图像诊断仪运行噪音与温升控制：静音、高风量、高寿命如何兼顾？

一、图像诊断设备快速发展，对散热可靠性提出更高要求

随着医疗数字化的发展，图像诊断设备正在向高精度、高效率、小型化方向持续升级。

从医院影像科使用的大型诊断系统，到基层医疗机构使用的小型化检测设备，图像诊断仪已经成为辅助临床诊断的重要设备。

现代图像诊断设备不仅需要完成影像采集，还需要承担大量数据处理、信号转换以及智能分析任务，因此内部集成了越来越多电子控制模块。

设备内部通常包含：

• 图像处理芯片；
• 数据采集模块；
• 电源转换模块；
• 控制系统；
• 通信模块；
• 精密驱动组件。

随着功能增加，设备内部电子元件密度提升，单位空间内产生的热量也随之增加。

对于医疗设备制造企业而言，散热系统已经成为影响设备稳定性的重要设计因素之一。

特别是在长期连续运行环境下，设备不仅需要控制内部温升，还需要兼顾医疗环境对于低噪音运行的要求。

因此，图像诊断仪散热设计需要解决的不只是“降温”，而是：

---

二、图像诊断仪运行环境中的散热挑战

虽然图像诊断仪通常工作在室内环境，但设备自身运行特点决定了散热系统仍然面临一定挑战。

1. 长时间运行导致热量持续积累

医院影像科等应用场景中，设备通常需要连续工作。

在设备运行过程中：

• 图像处理模块持续计算；
• 控制系统持续运行；
• 电源模块持续转换电能。

这些部件都会产生热量。

如果设备内部空气循环不足，热量容易集中在局部区域，使内部温度逐渐升高。

长期温升可能影响：

• 元器件工作稳定性；
• 电路系统可靠性；
• 设备使用寿命。

---

2. 设备小型化增加散热设计难度

近年来，医疗设备逐渐向紧凑化发展。

在有限空间内，需要同时完成：

• 电气布局；
• 机械结构设计；
• 散热通道规划；
• 噪音控制。

空间减少后，设备内部容易出现：

• 热源集中；
• 风道阻力增加；
• 空气流动效率下降。

因此，散热系统需要在有限空间内实现有效热交换。

---

3. 医疗环境对运行噪音要求较高

相比普通工业设备，医疗设备更加关注用户体验。

图像诊断设备通常部署在：

• 医院检查室；
• 诊疗空间；
• 实验环境。

如果散热系统运行声音明显，会影响设备使用体验。

因此，研发过程中需要同时关注：

• 散热效率；
• 风扇噪音；
• 振动控制；
• 长时间运行稳定性。

---

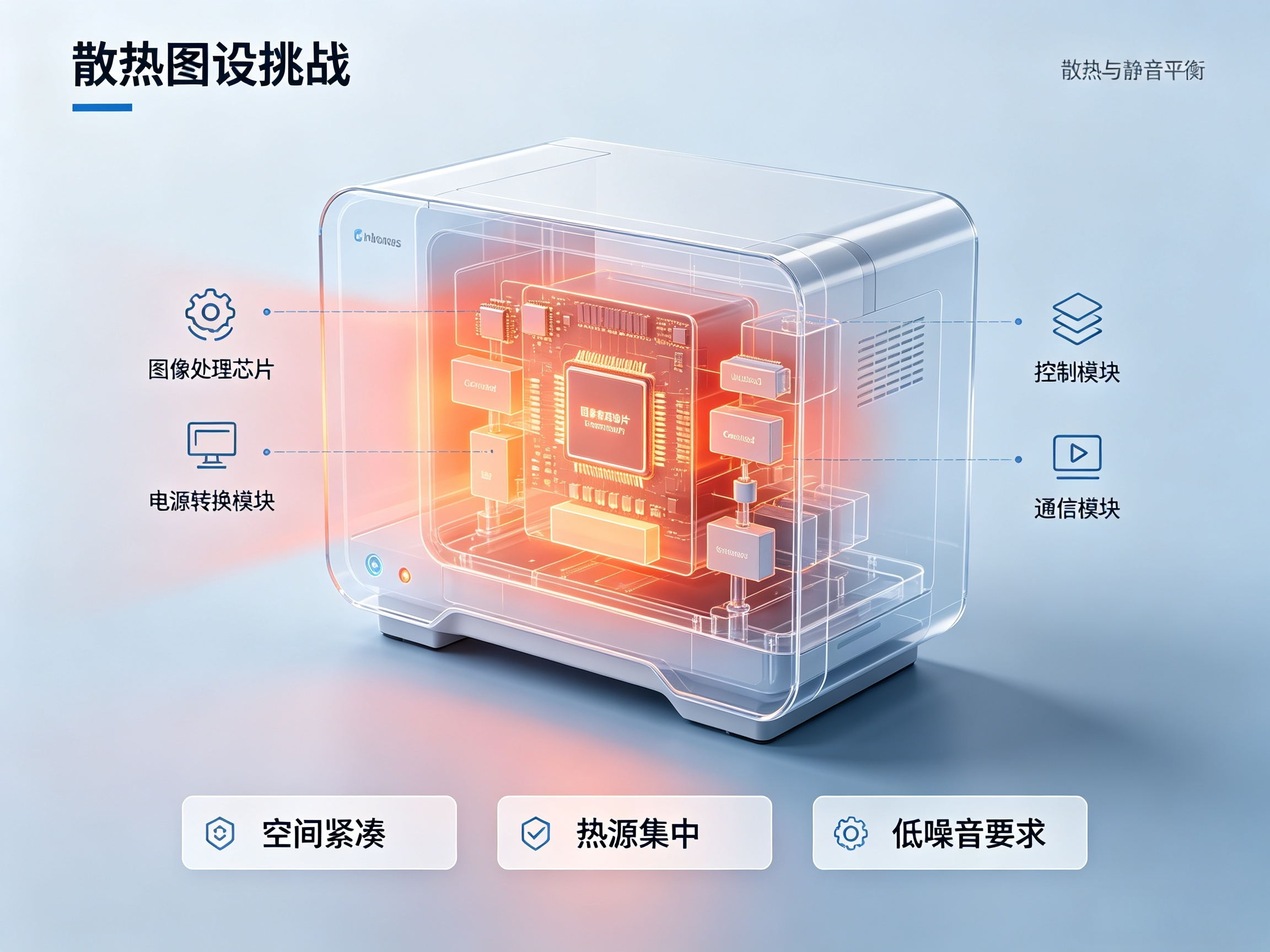

三、图像诊断仪内部主要热源分析

了解设备内部热源分布，是制定散热方案的重要基础。

不同模块产生热量的原因不同，对散热需求也存在差异。

表格：

从设备结构来看，热量通常集中在几个关键区域。

如果没有合理的气流组织，仅提高单个散热部件性能，并不能有效改善整体温升。

因此，散热设计需要结合：

• 热源位置；
• 风道方向；
• 模块布局；
• 空气流动路径；

进行整体规划。

---

四、散热不足可能带来的设备影响

对于图像诊断仪而言，散热不足并不一定会立即导致设备停止运行，但长期高温环境可能影响设备可靠性。

主要表现包括：

1. 元器件长期高温运行

电子元件长期处于较高温度环境，会影响其工作稳定性。

可能导致：

• 参数漂移；
• 性能下降；
• 使用寿命降低。

---

2. 控制系统稳定性受到影响

图像诊断设备依靠多个电子模块协同工作。

温度波动可能影响：

• 数据处理稳定性；
• 系统响应；
• 长时间运行表现。

---

3. 增加设备维护压力

医疗设备通常要求较长生命周期。

如果散热设计不足，可能增加：

• 售后维护频率；
• 故障排查成本；
• 用户使用反馈压力。

因此，在设备研发阶段规划合理散热系统，有助于提升产品整体可靠性。

---

五、图像诊断仪散热系统设计需要关注哪些因素？

针对医疗影像设备特点，散热系统通常需要满足以下要求：

1. 合适的风量

风量决定空气交换能力。

设计时需要根据：

• 设备功耗；
• 内部空间；
• 温升要求；

选择合适的气流量。

风量不足无法有效带走热量，而风量过大会增加运行噪音。

---

2. 足够的静压能力

设备内部通常存在：

• 防护网；
• 电路板阻挡；
• 散热结构；
• 狭窄通道。

这些都会增加空气流动阻力。

因此散热部件不仅需要关注风量，还需要具备一定静压能力，使空气能够通过复杂风道。

---

3. 长寿命运行能力

医疗设备通常需要长期稳定运行。

散热系统需要考虑：

• 轴承可靠性；
• 长时间运行能力；
• 维护周期。

降低因散热部件失效带来的维护压力。

---

4. 低噪音运行能力

医疗环境对噪音更加敏感。

散热设计需要关注：

• 电机运行平稳性；
• 风扇动平衡；
• 气流噪音；
• 转速控制。

实现散热能力与静音需求之间的平衡。

---

5. 智能调速控制

通过PWM调速方式，可以根据设备实际运行状态调整散热能力。

例如：

设备低负载运行时降低转速；

设备高负载运行时提高风量。

这样可以兼顾：

• 散热效率；
• 能耗控制；
• 噪音水平。

---

六、图像诊断仪散热解决方案：通过精准匹配提升设备可靠性

针对图像诊断设备空间有限、热源集中以及静音要求高的特点，强制空气散热是一种常见解决方案。

在实际应用中，需要根据设备结构选择合适规格散热风扇，而不是单纯追求最大风量。

例如：

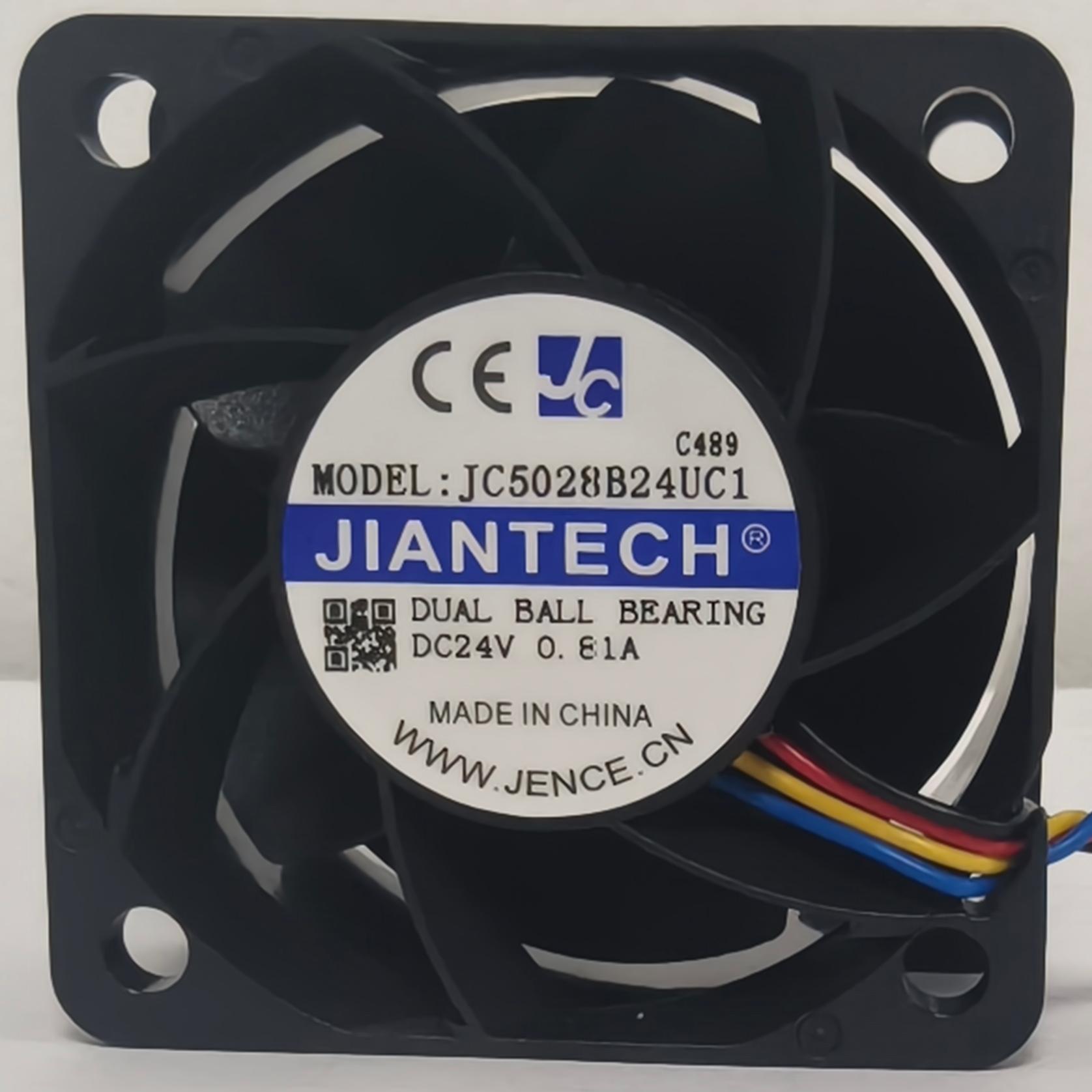

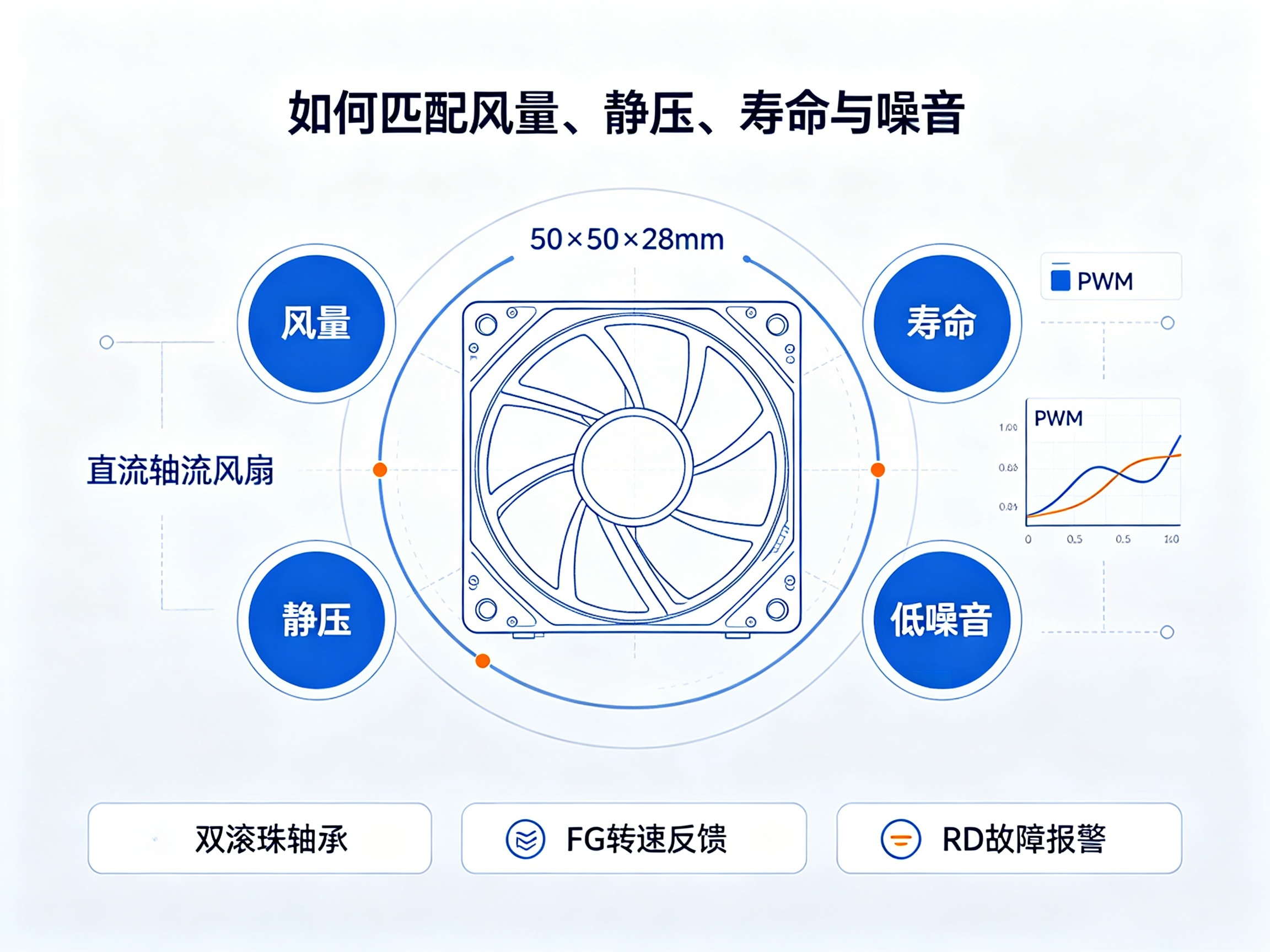

对于空间较小的控制模块，可采用50×50×28mm规格直流轴流风扇，通过合理匹配风量和静压满足内部散热需求。

该类风扇通常具备：

• 双滚珠轴承结构；
• 较好的长期运行能力；
• FG转速反馈功能；
• RD故障报警功能。

可应用于：

• 医疗设备控制模块；
• 精密检测仪器；
• 小型电子设备内部散热。

对于不同图像诊断设备，需要结合：

通过系统化匹配，可以实现静音、高效散热以及长期可靠运行之间的平衡。

---

七、健策电子：提供面向医疗设备的散热应用支持

深圳市健策电子有限公司成立于2010年9月，位于深圳龙华，是一家智慧散热风扇综合服务商。

公司专注于散热风扇研发、生产与应用服务，构建“国际品牌代理+自主研发智造”双轨生态。

目前，公司代理日本山洋San Ace、台湾AVC等品牌散热风扇，同时拥有自主品牌JEANTECH系列产品，为设备制造企业提供标准化产品与定制化散热方案。

健策电子提供的不只是散热风扇供应，而是围绕设备应用需求提供：

• 散热问题分析；
• 风扇选型匹配；
• 风道应用建议；
• 定制开发支持。

公司拥有超过3000㎡数智化生产车间，配置自动绕线、自动动平衡校准、自动组装等生产设备。

同时建立完善测试体系，包括：

• 噪音测试；
• 防水防尘测试；
• 高低温测试；
• 冷热冲击测试。

自主产品通过UL/CE/TUV认证，符合ROHS标准，并拥有多项散热相关技术专利。

凭借多年行业应用经验，健策电子已服务医疗、工业、新能源、通信等多个行业，为设备厂家提供从散热诊断、方案设计到产品交付的一体化服务。

---

结语

随着图像诊断设备向高性能、小型化方向发展，散热设计已经成为影响设备可靠性的重要环节。

对于设备制造企业而言，优秀的散热方案并不是简单提高风量，而是在温升控制、运行噪音、使用寿命以及设备结构之间寻找合理平衡。

通过前期散热分析和系统设计，可以帮助图像诊断仪在长期运行过程中保持稳定性能，提高设备可靠性，为医疗设备持续运行提供保障。
