空间越小，散热越难：牙科X光设备如何兼顾稳定运行与安静诊疗？

牙科X光设备散热风扇选型与静音散热解决方案

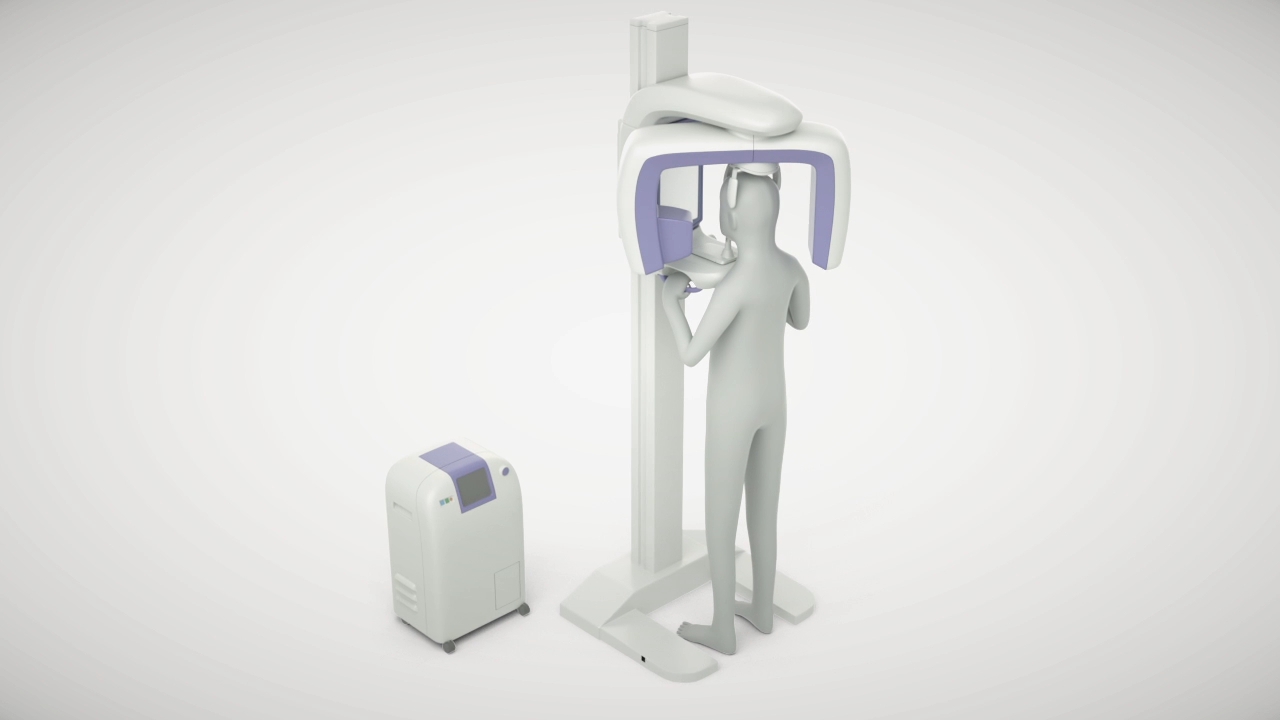

牙科X光设备正在向小型化、高集成度和智能化方向发展。

设备越来越紧凑，可以节省诊疗空间，也方便安装和使用。但从散热角度来看，设备体积缩小之后，内部电子元件更加集中，散热空间却越来越有限。

这就形成了牙科X光设备散热设计中的一个典型矛盾：

设备希望更小、更安静，但内部产生的热量必须及时排出；设备希望风量足够，又不能让高速散热风扇成为诊疗环境中的噪音源。

尤其是牙科诊疗环境，与普通工业设备不同。

散热风扇距离医生和患者较近，如果风扇持续高速运行产生明显风噪、振动或者机械异响，就可能影响设备的使用体验。

因此，对于牙科X光设备而言，散热风扇真正需要解决的并不是单一的“降温”问题，而是：

有限空间、高热密度、散热效率、低噪音、低振动和长期可靠运行之间的平衡。

---

一、设备越来越小，散热反而越来越难

牙科X光设备的小型化，对于整机设计来说是一种进步。

但设备体积缩小之后，内部可用于散热的空间也会同步减少。

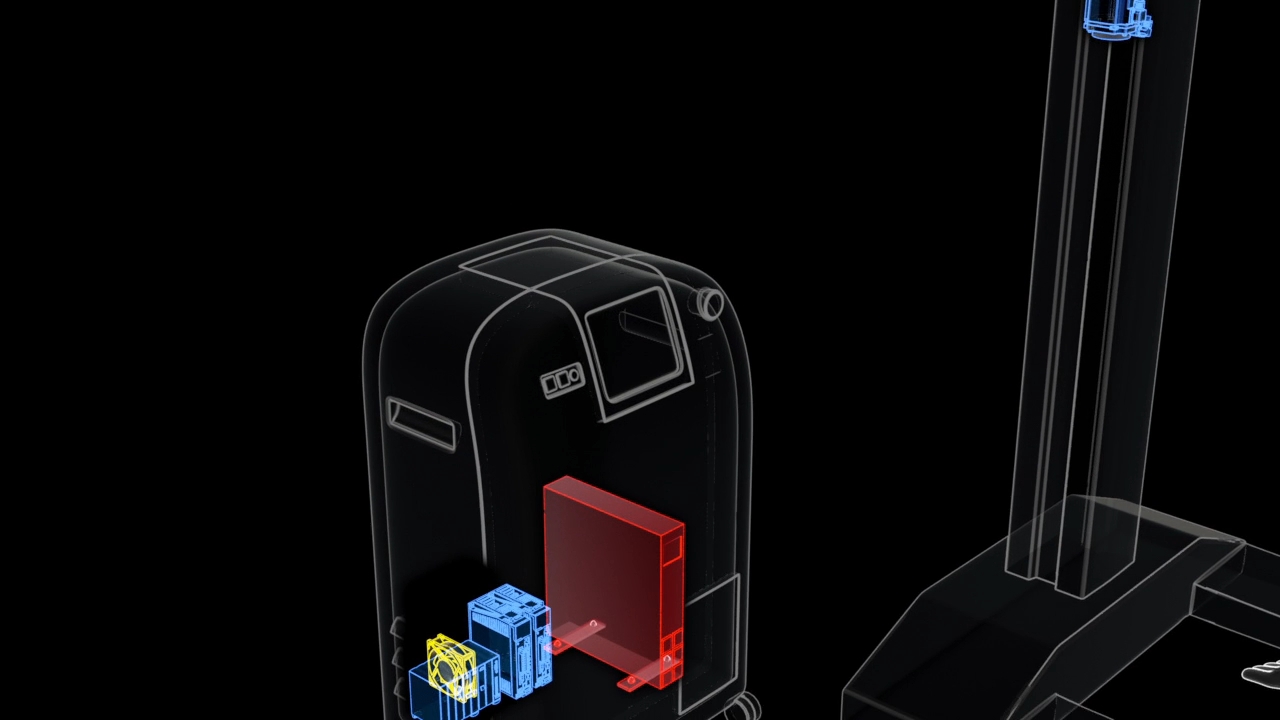

设备内部需要布置：

• 电源模块

• 控制电路

• PCB板

• 探测及成像相关组件

• 驱动组件

• 通信模块

• 散热器

• 风道

• 散热风扇

这些部件集中安装以后，热源之间的距离缩短，局部区域更容易形成热量集中。

与此同时，设备又希望做到更小、更轻、更紧凑。

于是就出现了一个很现实的工程矛盾：

设备设计目标	对散热系统的要求	可能出现的问题
设备小型化	散热风扇体积更小	安装空间受限
高集成度	更有效地组织空气流动	局部热量容易集中
高效散热	需要足够的风量和风压	风扇转速可能提高
安静诊疗	降低风扇噪音和振动	风量过低又可能影响散热
长时间运行	风扇保持稳定性能	风扇性能衰减可能增加维护风险
低功耗设计	散热系统不能无限提高功率	散热能力与功耗需要平衡

所以，牙科X光设备越小，并不意味着散热越简单。

恰恰相反。

空间越小，对散热风扇选型和风道设计的要求越高。

---

二、牙科诊疗环境为什么特别关注散热风扇噪音？

在很多工业设备中，风扇存在一定运行声音是比较常见的。

但牙科设备的使用环境不同。

患者在接受检查时，设备通常距离头部较近。医生也需要在相对安静的环境下完成诊疗。

如果散热系统持续产生明显的高速气流声、机械运行声或者振动声，就可能降低设备整体使用体验。

尤其是设备在待机、低负载或者检查过程中，如果风扇始终以较高转速运行，散热系统产生的噪音就会更加明显。

因此，牙科X光设备的散热设计不能简单地理解为：

温度越低越好。

还需要考虑：

在满足设备温升要求的前提下，如何让散热系统尽可能安静。

这也是医疗设备散热与普通工业设备散热之间的重要区别。

---

三、高风量与低噪音，本身就是一组矛盾

散热风扇的基本工作逻辑很简单：

风扇转动，推动空气流动，将设备内部的热量带走。

但是，当设备内部温度升高时，如果单纯通过提高风扇转速增加风量，就可能带来新的问题。

一般来说，风扇转速提高后，能够获得更大的风量和更高的静压能力。

与此同时，风扇的气动噪音、机械运行声音以及振动控制难度也会增加。

于是形成：

温度升高

↓

提高风扇转速

↓

风量增加

↓

散热能力增强

但同时：

转速提高

↓

气流噪音增加

↓

机械噪音和振动控制难度增加

这就是牙科X光设备散热设计中非常典型的矛盾。

反过来，如果为了追求安静而一味降低风扇转速，又可能导致风量不足。

最终可能变成：

噪音降低了，但设备内部温度升高了。

因此，真正合理的方案并不是单纯追求最高风量，也不是单纯追求最低噪音。

而是要根据设备实际热负载、风道阻力和安装空间，找到合适的工作点。

---

四、80×80×20mm散热风扇，为什么适合关注风量、风压与噪音的平衡？

对于空间相对有限、但又需要一定散热能力的医疗设备而言，80×80×20mm是比较常见的小型轴流风扇规格之一。

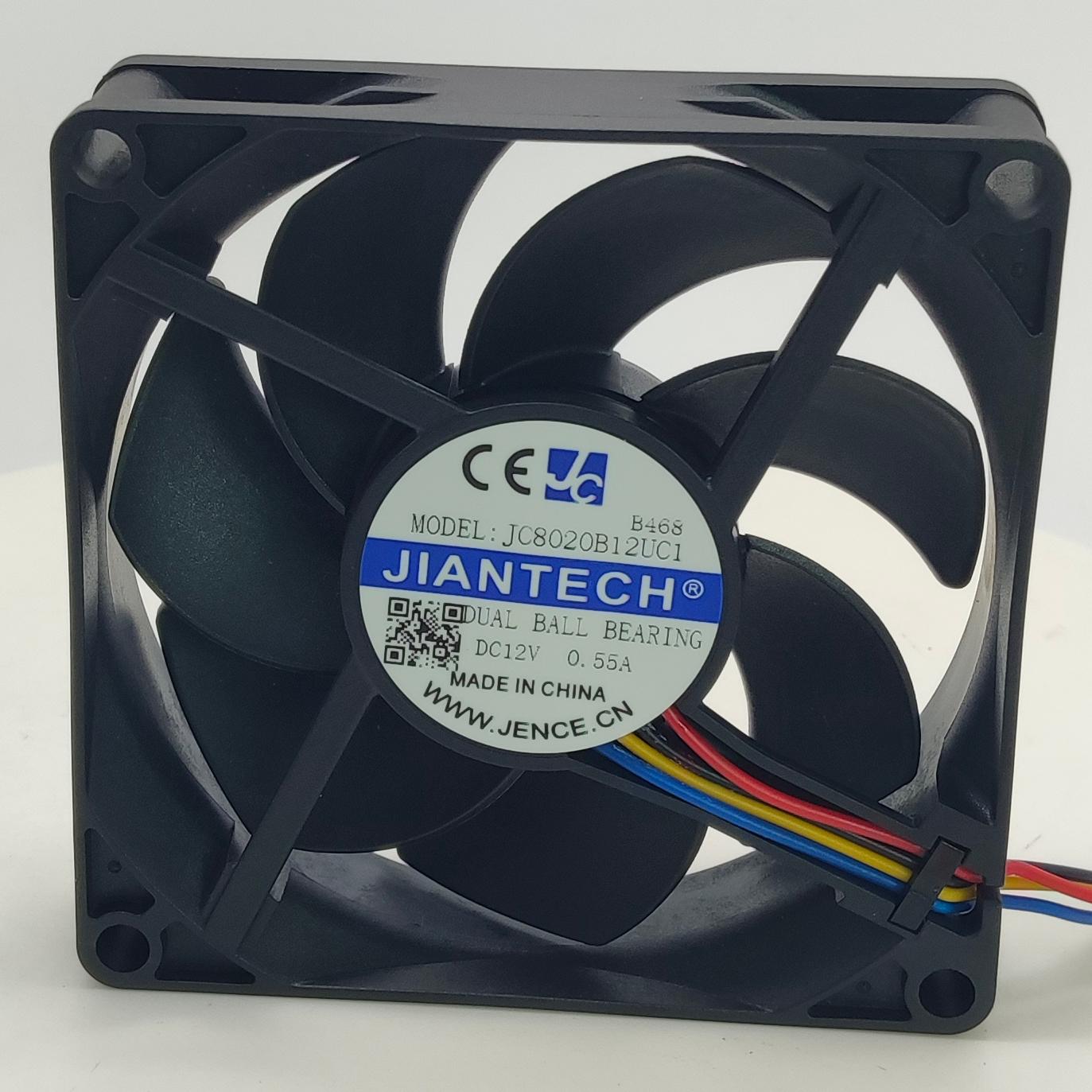

健策JENTECH JC8020-01系列散热风扇，外形尺寸为：

80×80×20mm。

该系列采用PBT 94V-0扇叶及扇框材料，配置双滚珠轴承结构，工作温度范围为：

-20℃至70℃。

产品提供12V、24V和48V三种额定电压，并通过L、M、H、S、U不同后缀对应不同转速等级。

从3000 R.P.M到6400 R.P.M，该系列可以覆盖不同的风量和静压需求。

其主要参数如下：

项目	JC8020B系列参数
外形尺寸	80×80×20mm
扇叶及扇框材料	PBT 94V-0
轴承结构	双滚珠轴承
工作温度	-20℃至70℃
额定电压	12V、24V、48V
转速范围	3000至6400 R.P.M
最大风量	31.0至66.2 CFM
最大静压	0.097至0.440 inchH3O
噪音	27.8至48.0 dBA

从参数可以看到，同一尺寸的风扇也可以通过不同转速等级覆盖不同的散热需求。

这意味着设备工程师不一定需要简单地采用“大风量、高转速”的方案，而是可以根据实际热负载和风阻选择更加匹配的转速等级。

---

五、JC8020B系列不同转速等级，如何对应不同散热需求？

JC8020B系列提供L、M、H、S、U五个转速等级。

不同等级对应不同的风量、静压、功耗和噪音表现。

转速等级	额定转速	最大风量	最大静压	噪音
L	3000 R.P.M	31.0 CFM	0.097 inchH3O	27.8 dBA
M	4300 R.P.M	44.5 CFM	0.199 inchH3O	37.4 dBA
H	5100 R.P.M	52.8 CFM	0.279 inchH3O	41.8 dBA
S	5900 R.P.M	61.0 CFM	0.374 inchH3O	45.3 dBA
U	6400 R.P.M	66.2 CFM	0.440 inchH3O	48.0 dBA

这组数据对于牙科X光设备选型具有一个比较直接的参考意义。

如果设备热负载相对较低、风道阻力较小，并且对诊疗环境噪音比较敏感，可以重点评估低转速方案。

如果设备内部热量较高，同时散热器、风道等结构带来的阻力较大，则需要进一步考虑风量和静压能力。

因此：

不是转速越高越好，也不是噪音越低越好。

真正需要寻找的是：

满足设备散热需求的最低合理运行等级。

---

六、12V、24V、48V三种电压，为设备电源设计提供更多选择

JC8020B系列提供12V、24V和48V额定电压版本。

在不同设备中，内部供电系统并不完全相同。

因此，散热风扇的额定电压也需要与设备电源架构进行匹配。

额定电压	产品系列示例	典型应用考虑
12V	JC8020B12L至JC8020B12U	适用于12V供电系统
24V	JC8020B24L至JC8020B24U	适用于24V供电系统
48V	JC8020B48L至JC8020B48U	适用于48V供电系统

需要注意的是，同一转速等级下，不同额定电压版本的风量、静压和噪音参数基本对应，但额定电流和输入功率会根据电压版本有所区别。

对于设备工程师而言，可以结合整机电源架构进行风扇选型，减少额外的电压转换设计。

---

七、散热风扇选型不能只看最大风量

在实际项目中，有些工程师看到风扇参数表后，第一关注点往往是：

最大风量是多少？

但对于牙科X光设备而言，仅仅比较最大风量是不够的。

因为风扇安装到设备内部以后，受到风道、散热片、进风口、出风口等结构影响，实际工作状态与自由空气状态可能存在差异。

例如：

设备内部安装了密集散热片；

进风口尺寸受到机壳限制；

出风口面积较小；

风道存在弯折；

防尘结构增加阻力。

这些都会导致系统风阻增加。

因此，在选择散热风扇时，需要同时考虑：

风量、静压、噪音、功耗、安装空间以及实际工作点。

对于风阻较大的设备，静压能力尤其重要。

这也是为什么JC8020B系列不仅提供不同风量，同时覆盖0.097至0.440 inchH3O的最大静压范围。

---

八、牙科影像设备如何在有限空间内平衡散热与静音？

典型应用案例：某紧凑型牙科X光设备散热方案示例

以下案例按照牙科影像设备的典型工程需求进行方案示例说明，用于展示散热风扇选型思路。

某牙科设备制造商开发一款新型紧凑型牙科X光设备。

设备设计方向非常明确：

整机体积需要进一步缩小，同时不能明显增加运行噪音。

但在样机测试过程中，工程团队发现一个典型问题：

设备内部空间比较有限，发热元件集中在局部区域。

如果使用较低转速风扇，设备在长时间运行后局部温升容易增加；

如果提高风扇转速，虽然散热能力增强，但风扇运行声音也会更加明显。

于是形成了：

小空间与散热之间的矛盾。

以及：

散热效率与诊疗环境噪音之间的矛盾。

第一步：确定风扇安装空间

根据设备内部结构，确定可安装区域能够容纳：

80×80×20mm

规格的轴流风扇。

因此，可以将JC8020B系列作为其中一个评估方向。

第二步：根据设备热负载评估风量

假设设备在正常工作状态下并不需要极高风量，那么可以优先评估JC8020B12L-1、JC8020B24L-1或JC8020B48L-1等低转速版本。

这些型号额定转速为3000 R.P.M，最大风量为31.0 CFM，最大静压为0.097 inchH3O，噪音参数为27.8 dBA。

如果实际风道阻力较高或者设备热负载增加，则可以进一步评估M、H等转速等级。

第三步：根据风道阻力调整方案

如果设备内部存在较密集的散热片或者进出风口面积受到限制，仅仅关注31.0 CFM的最大风量可能不够。

这时需要重新分析系统阻力。

如果低转速版本无法满足设备实际散热要求，就可以向M、H、S或U等级进一步评估。

例如：

M等级最大风量为44.5 CFM，最大静压为0.199 inchH3O；

H等级最大风量为52.8 CFM，最大静压为0.279 inchH3O；

S等级最大风量为61.0 CFM，最大静压为0.374 inchH3O；

U等级最大风量为66.2 CFM，最大静压为0.440 inchH3O。

通过不同等级进行样机测试，可以寻找更适合设备实际工作点的风扇方案。

第四步：兼顾诊疗环境噪音

如果设备在满足温升要求的情况下，低转速版本已经能够满足散热需求，那么就没有必要为了追求更大的理论风量而盲目提高风扇转速。

这也是静音散热设计的重要思路：

够用的散热能力，比单纯追求最大的风量更加重要。

最终的方案需要通过整机温升测试、噪音测试以及长时间运行测试进行验证。

---

九、真正需要解决的，不是一把风扇，而是一组矛盾

从上面的方案可以看到，牙科X光设备的散热设计并不是：

“找一把80×80风扇安装进去。”

真正需要解决的是：

设备问题	散热设计对应方向
内部空间有限	控制风扇尺寸
热源集中	优化气流路径
风道阻力较大	关注静压能力
诊疗环境安静要求	控制风扇噪音
长时间运行	关注轴承及可靠性
设备需要智能控制	可考虑FG、RD、PWM等功能
设备功耗受限	综合评估输入功率
售后维护成本较高	关注产品一致性和长期稳定性

因此，散热风扇选型最终需要回到设备本身。

先看热，再看风；先看系统，再选风扇。

---

十、双滚珠轴承，为长期运行提供稳定性基础

JC8020B系列采用双滚珠轴承结构。

对于需要长时间运行的设备而言，轴承结构是散热风扇可靠性设计中需要关注的因素之一。

风扇长时间高速旋转，轴承状态会直接影响：

• 风扇运行稳定性

• 机械噪音

• 振动表现

• 启动性能

• 长期运行状态

因此，牙科X光设备选用散热风扇时，不能只看初始噪音和风量参数。

还需要考虑：

风扇长期运行之后，性能是否仍然稳定。

对于医疗设备制造商来说，这一点尤其重要。

因为散热风扇本身虽然只是一个零部件，但一旦风扇出现异常，最终影响的可能是整机设备的运行状态。

---

十一、风扇失效带来的成本，远不只是风扇本身

散热风扇的采购成本通常只占整机成本的一小部分。

但是如果风扇出现异常，可能导致：

风量下降

↓

内部温升增加

↓

设备运行状态受到影响

↓

客户反馈问题

↓

售后人员排查

↓

维修或更换部件

因此，设备制造商需要关注的不只是风扇采购价格，还需要关注：

风扇可靠性、产品一致性、异常监测以及长期运行表现。

从设备生命周期角度来看，一款稳定的散热风扇能够帮助设备厂商降低潜在维护和售后风险。

---

十二、FG、RD、PWM，让散热系统从固定转速走向智能温控

如果牙科X光设备需要进一步提高散热系统的智能化程度，可以根据控制系统需求考虑不同的风扇控制功能。

例如：

功能	主要作用	对设备的意义
FG测速	输出风扇转速反馈	便于监测风扇运行状态
RD报警	输出风扇异常信号	便于及时发现停转等异常
PWM调速	根据控制信号调节风扇转速	根据设备温度动态调整散热能力

例如设备处于低负载状态时，可以降低风扇转速，从而减少不必要的噪音和功耗。

当设备温度升高时，再提高风扇转速增加散热能力。

这样就可以形成：

低温低速运行，高温提高散热。

相比单纯让风扇长期高速运行，这种方式更加符合智能医疗设备的发展方向。

---

十三、健策JENTECH：为医疗设备提供散热风扇与工程支持

深圳市健策电子有限公司成立于2010年9月，位于深圳龙华，深耕散热风扇领域16年，是国家高新技术企业、深圳市专精特新企业，并通过ISO9001质量管理体系认证。

健策电子构建“国际品牌服务+自主研发智造”双轨服务体系，为医疗、工业、通信、新能源、军工等行业提供散热风扇产品和工程技术支持。

自主品牌JEANTECH聚焦定制化散热需求，可以根据客户设备的实际安装空间、热负载、风道结构、噪音要求和控制方式进行产品匹配。

目前公司提供全系列散热风扇产品，包括：

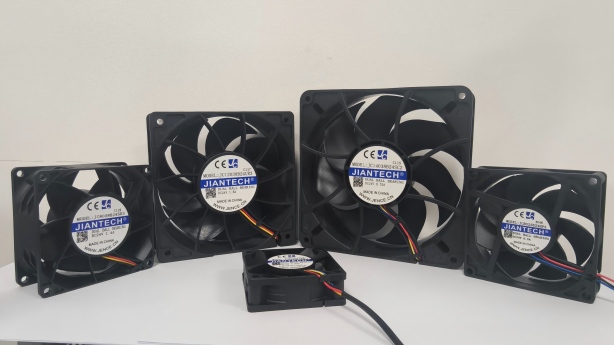

30mm至280mm轴流风扇、鼓风机、离心风机。

针对小型医疗设备，可以根据不同空间和散热需求提供多种尺寸产品选择。

在生产制造方面，健策电子拥有超过3000平方米数智化生产车间，配置全自动绕线机、自动动平衡校准机、自动组装生产线、自动打码贴标机等自动化设备，并通过二维码实现生产全过程记录、管理和追踪。

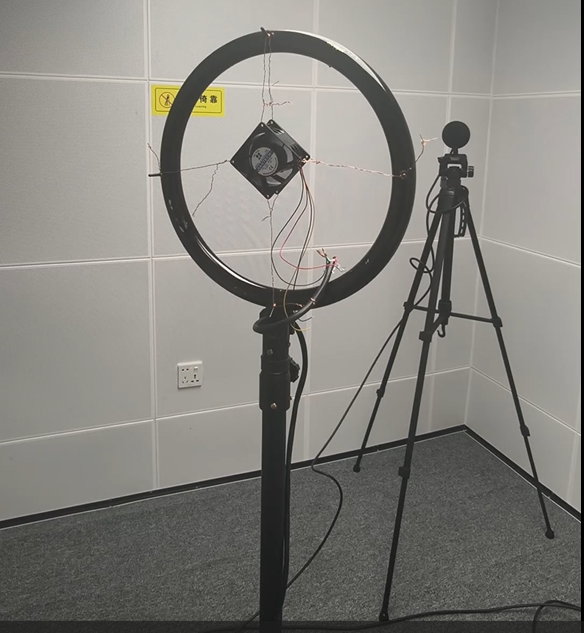

在产品测试方面，具备冷热冲击、耐高低温、防水防尘、噪音等测试能力，为散热风扇产品的性能验证和可靠性评估提供支持。

---

十四、从一把风扇，到一套完整的散热解决方案

对于牙科X光设备而言，真正有价值的散热方案，不是简单提供一款风扇。

而是帮助设备工程师解决：

风扇装在哪里？

需要多大的风量？

需要多大的静压？

噪音能否控制？

长期运行是否稳定？

设备温度升高后能否自动调速？

风扇异常时能否及时发现？

这些问题最终都需要结合设备实际结构进行分析。

因此，健策JENTECH的服务模式不仅是提供散热风扇产品，还可以围绕客户设备提供：

散热诊断、协同设计、产品匹配与敏捷交付。

让散热风扇从一个单独的零部件，成为设备整体热管理系统的一部分。

---

十五、空间越小，越需要做好散热设计

牙科X光设备正在不断小型化。

设备可以越来越紧凑，但内部热量不会因为体积缩小而消失。

相反，随着电子元件集成度不断提高，单位空间内的热量可能更加集中。

这就要求设备工程师在产品设计初期，就将散热问题纳入整体设计。

尤其需要关注：

设备空间、热负载、风道阻力、风量、静压、噪音、振动、功耗以及长期可靠性。

对于牙科诊疗设备而言，散热与静音并不是两个独立的问题。

它们往往相互影响。

风量不足，可能影响散热；

风量过高，可能增加噪音；

转速过低，可能无法满足温升要求；

转速过高，又可能增加诊疗环境中的声音干扰。

所以：

真正的静音散热，不是单纯降低风扇转速，而是在满足散热需求的基础上寻找更加合理的风扇工作状态。

---

设备可以越来越小，但散热不能越来越勉强

牙科X光设备的小型化，为诊疗空间和设备使用带来了更多便利。

但对于设备工程师而言，小型化同时意味着更加复杂的散热设计。

从过去简单的“安装一把风扇”，到现在需要综合考虑：

热量分析、风道设计、风量、静压、噪音、振动、功耗、控制方式以及长期可靠性。

散热风扇已经不只是一个负责“吹风”的零部件。

它关系到设备的热稳定性、运行噪音、使用体验以及长期可靠性。

空间越小，散热越难；要求越安静，散热设计越不能简单。

健策JENTECH坚持“解决散热瓶颈，推动科技革新”的企业使命，围绕客户实际设备提供散热诊断、协同设计与产品匹配服务。

从80×80×20mm等小型轴流风扇，到更大尺寸轴流风扇、鼓风机和离心风机，健策JENTECH持续为医疗、工业、通信、新能源等设备提供多样化散热产品与技术支持。

让散热系统不仅能够满足设备的温升要求，更能够在有限空间内兼顾：

稳定散热、低噪运行、低振动与长期可靠。

健策JENTECH，静音散热专家，为医疗设备提供安静、稳定、可靠的散热支持。
