氢燃料电池电堆高阻抗散热场景下，国产高静压风扇选型指南

氢燃料电池因其高能量密度、清洁环保特性，在新能源汽车、储能系统及工业应用中日益普及。然而，氢燃料电池电堆在工作过程中会产生大量热量，尤其是在高功率密度电堆和紧凑风道结构下，散热阻抗显著增加。散热不充分不仅会导致电堆温升过高，还可能影响电池效率、寿命及系统安全。因此，选择合适的高静压风扇成为氢燃料电池电堆散热设计的重要环节。

本文将从高阻抗散热特性出发，结合国产高静压风扇性能特点，提供实用选型指南，帮助工程师快速确定风扇型号和散热策略。

---

氢燃料电池电堆散热特点

氢燃料电池电堆散热的难点主要体现在以下几个方面：

1. 热量集中
   电堆内部堆叠结构密集，热量主要集中在核心区域，形成局部高温热点。

2. 空间紧凑
   电堆及其冷却板通常安装在有限空间，风道受限，风阻较高，普通风扇难以形成有效气流。

3. 散热阻抗大
   风道曲折、板间距小、冷却通道狭窄，导致风扇必须提供较高静压才能克服系统阻力，保证风量到达核心热区。

综上，氢燃料电池电堆对风扇提出了两大关键要求：足够风量与高静压。

---

高阻抗场景下风扇选型原则

在选择高静压风扇时，应遵循以下原则：

1. 静压优先，兼顾风量

   • 高阻抗场景下，风扇必须克服风道阻力，静压值是关键指标。

   • 对于国产 92×92mm 或 120×120mm 高静压风扇，常见静压约 400–700 Pa，可满足多数电堆应用。

2. 可靠性和寿命

   • 氢燃料电池系统长期运行，对风扇寿命要求高。

   • 采用滚珠轴承或耐高温滑动轴承的风扇可实现 ≥40,000 小时的稳定运行。

3. 低噪音与稳定性

   • 在封闭空间或车载环境中，噪音控制同样重要。

   • PWM 调速风扇可根据负载调节转速，实现节能降噪。

4. 尺寸匹配与安装便捷

   • 风扇尺寸必须与冷却板及系统风道匹配。

   • 健策Jentech提供多种标准尺寸，支持灵活安装。

5. 环境适应性

• 高温、湿度、振动及粉尘环境都会影响风扇性能。

• PBT 94V-0 阻燃材质、耐高温轴承可确保风扇长期稳定运行。

---

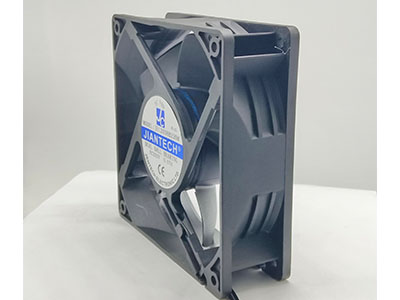

国产高静压风扇性能特点

以健策Jentech高静压系列为例，其适用于氢燃料电池电堆的特点如下：

特点总结：

• 静压优化：叶片与电机设计优化，使风扇在狭窄风道仍能保持稳定风量。

• 长寿命轴承：滚珠轴承寿命长，适合连续高温运行。

• 阻燃材质：PBT 94V-0 风扇框与叶片，保证电堆安全性。

• PWM 调速兼容：可根据系统温度实时调节转速，提高能效比。

---

选型实战指南

在具体选型过程中，可参考以下步骤：

1. 评估系统散热需求

   • 根据电堆功率和热阻计算所需风量。

   • 测量或模拟风道阻抗，确定风扇静压需求。

2. 初步型号筛选

   • 在满足风量的前提下，选择静压略高于系统阻抗的型号。

   • 92×92×38mm 风扇适合紧凑型电堆；120×120×38mm 风扇适合模块化或中型电堆。

3. 匹配安装及接口

   • 核对安装孔距和电源接口类型。

   • 风扇厚度需与冷却板间距及风道空间兼容。

4. 控制策略优化

   • 使用 PWM 控制，动态调节风速。

   • 在低负载状态降低噪音和能耗，在高负载状态保证散热效率。

5. 验证测试

• 完整系统测试，包括温升、噪音及可靠性验证。

• 必要时通过风扇组合（并联或串联）优化局部散热。

---

应用案例参考

通过上述案例可见，国产高静压风扇在高阻抗风道中仍能实现稳定冷却，并兼顾低噪音与长寿命运行。

---

在氢燃料电池电堆高阻抗散热场景下，选用合适的国产高静压风扇至关重要。核心要点包括：

• 静压优先，确保风量能克服系统阻抗

• 寿命与可靠性，保证长期稳定运行

• 尺寸与接口匹配，适应电堆空间限制

• PWM调速与噪音控制，兼顾散热效率与环境舒适性

健策Jentech系列高静压风扇，以优化叶片设计、耐高温轴承及PWM调速控制，能够在紧凑、高阻抗的氢燃料电池电堆环境下提供稳定、可靠的散热解决方案，是国产散热风扇选型的优选。
