最高15100RPM！健策JENTECH JC8080双胞胎风扇，为高密度风墙散热而来

随着AI算力基础设施、储能系统、工业电源及通信设备不断向高功率、高密度方向发展，设备内部的散热压力也在持续增加。

尤其是在算力风墙、储能柜风道及大型工业控制柜等应用中，传统单体散热风扇有时难以兼顾高风量、高静压与紧凑安装空间。如何在有限空间内形成更强劲、更集中的气流，成为设备散热设计需要重点考虑的问题。

针对高密度风墙及高阻力风道的散热需求，健策JENTECH推出 JC8080-01系列80×80×80mm双胞胎轴流散热风扇。

该系列提供12V、24V、48V三种电压选择，覆盖M/H/S/U四档性能等级，最高转速达到15100RPM，最大风量202.0CFM，最大静压6.885inH₂O。

更值得关注的是，在48V、15100RPM规格的实验室测试中，JC8080B48U-1出风口风速实测达到40m/s，为高密度风墙及强制散热系统提供了新的风机选型思路。

一、JC8080-01：专为高性能风墙散热需求打造

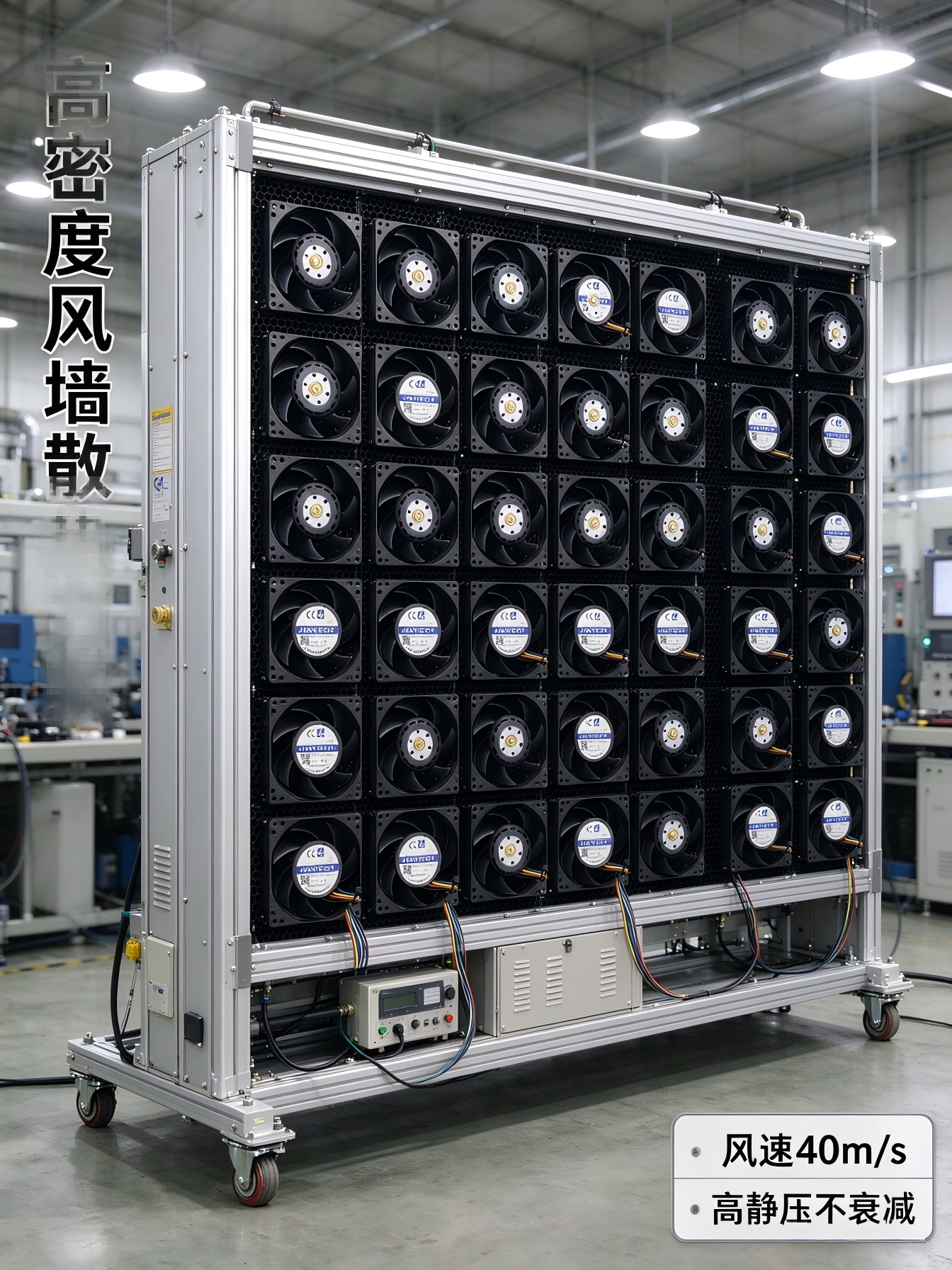

风墙散热并不是简单地将多台风扇排列在一起，而是需要根据设备热负荷、风道阻力、风机性能及安装空间，对气流进行合理组织。

在高密度散热应用中，风扇不仅需要具备足够的风量，还需要有较强的静压能力，确保气流能够有效通过散热器、过滤网及复杂风道。

健策JENTECH JC8080-01系列采用80×80×80mm外形规格，结合双胞胎风扇结构，面向需要集中气流输出的工业散热场景。

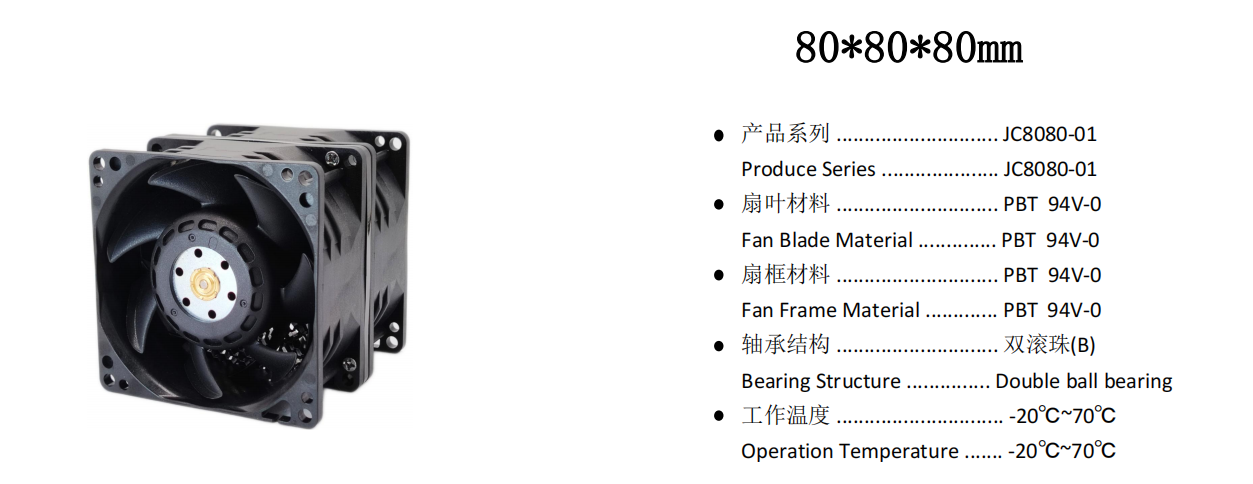

产品基本信息：

项目	产品规格
产品系列	JC8080-01
产品名称	DC FAN双胞胎轴流风扇
品牌	健策JENTECH
外形尺寸	80×80×80mm
额定电压	12V / 24V / 48V DC
轴承类型	双滚珠轴承
扇叶材料	PBT 94V-0
扇框材料	PBT 94V-0
工作温度	-20℃～70℃
性能等级	M / H / S / U

采用PBT 94V-0材料的扇叶及扇框，兼顾结构强度与材料阻燃性能；双滚珠轴承结构则适合对持续运行能力有要求的工业设备散热场景。

二、核心性能解析：15100RPM高转速，出风口风速实测40m/s

对于高性能风墙系统，风速、风量、静压和电流都是重要的选型指标。

JC8080-01系列的特点在于提供较高的转速和静压性能，同时覆盖多个电压版本，为不同设备的供电架构和散热需求提供选择。

1. 40m/s出风口风速：高转速性能值得关注

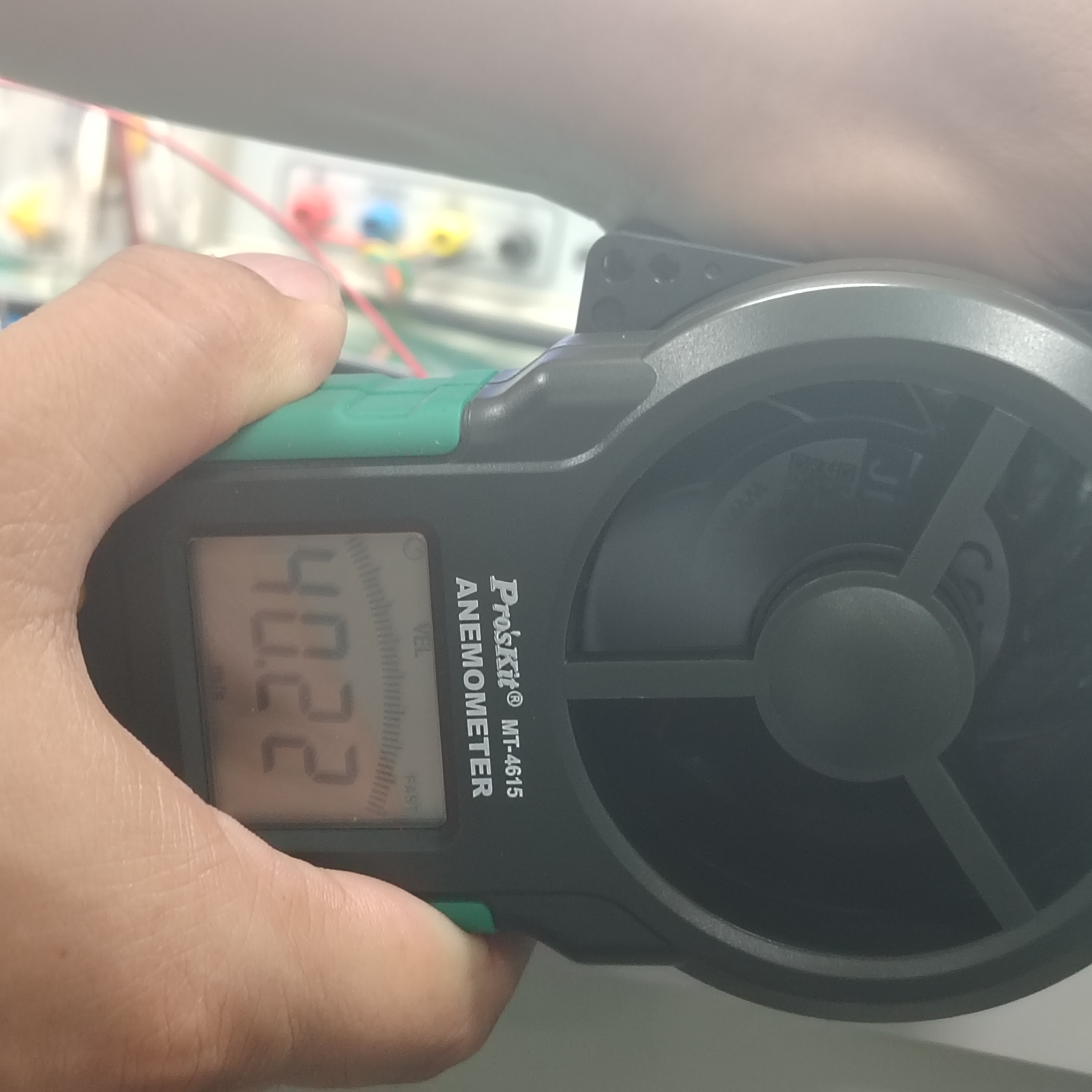

在48V、15100RPM规格下，JC8080B48U-1实验室测试出风口风速达到40m/s。

这一数据体现了风扇在特定测试条件下的高速气流输出能力。

对于算力风墙、工业设备风道及高密度散热结构而言，较高的局部出风速度有助于形成更强的定向气流。

需要说明的是，40m/s属于出风口特定位置的实测风速，并不等同于风扇的平均截面风速或系统实际风速。实际设备中的风速表现还会受到安装结构、风道阻力、进出风条件等因素影响。

2. 四档性能覆盖不同风墙密度

JC8080-01系列提供M、H、S、U四个性能等级，随着档位提升，转速、风量及静压同步增加。

性能等级	转速（RPM）	风量（CFM）	风压（inH₂O）	噪音（dBA）
M	12000	160.5	4.348	74.0
H	13200	176.5	5.261	76.1
S	14200	189.9	6.089	77.7
U	15100	202.0	6.885	79.0

不同性能等级可以根据设备热负荷、风道阻力及噪声要求进行匹配。

• M档： 适用于对风量和静压有较高要求，同时希望保留一定性能余量的应用。

• H档： 适用于中高密度风墙及工业设备强制散热。

• S档： 面向更高散热负荷和较高风道阻力的应用。

• U档： 面向高性能散热需求，提供系列最高转速、风量和静压。

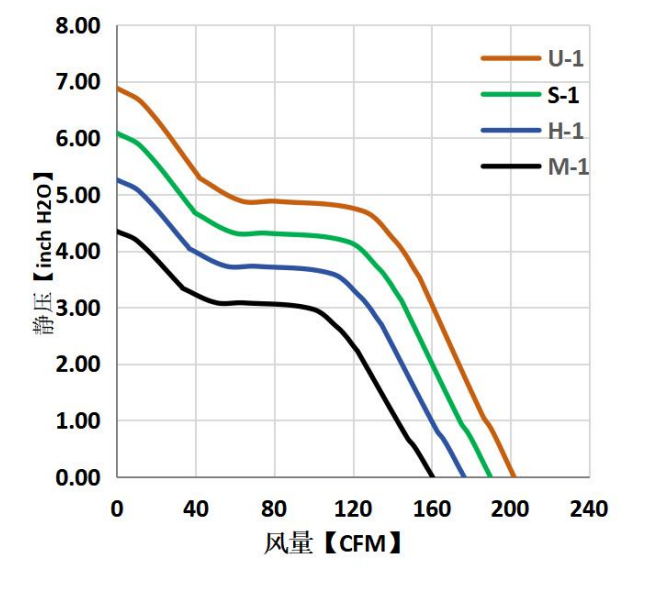

需要注意，以上风量与静压最大值分别对应不同测试工况，实际选型应结合完整P-Q性能曲线确定工作点。

3. 12V、24V、48V多电压版本：兼顾不同供电系统

除了风量和静压，电流也是风墙系统设计中不可忽略的参数。

JC8080-01系列提供12V、24V、48V三个电压版本，方便客户根据设备供电架构进行选择。

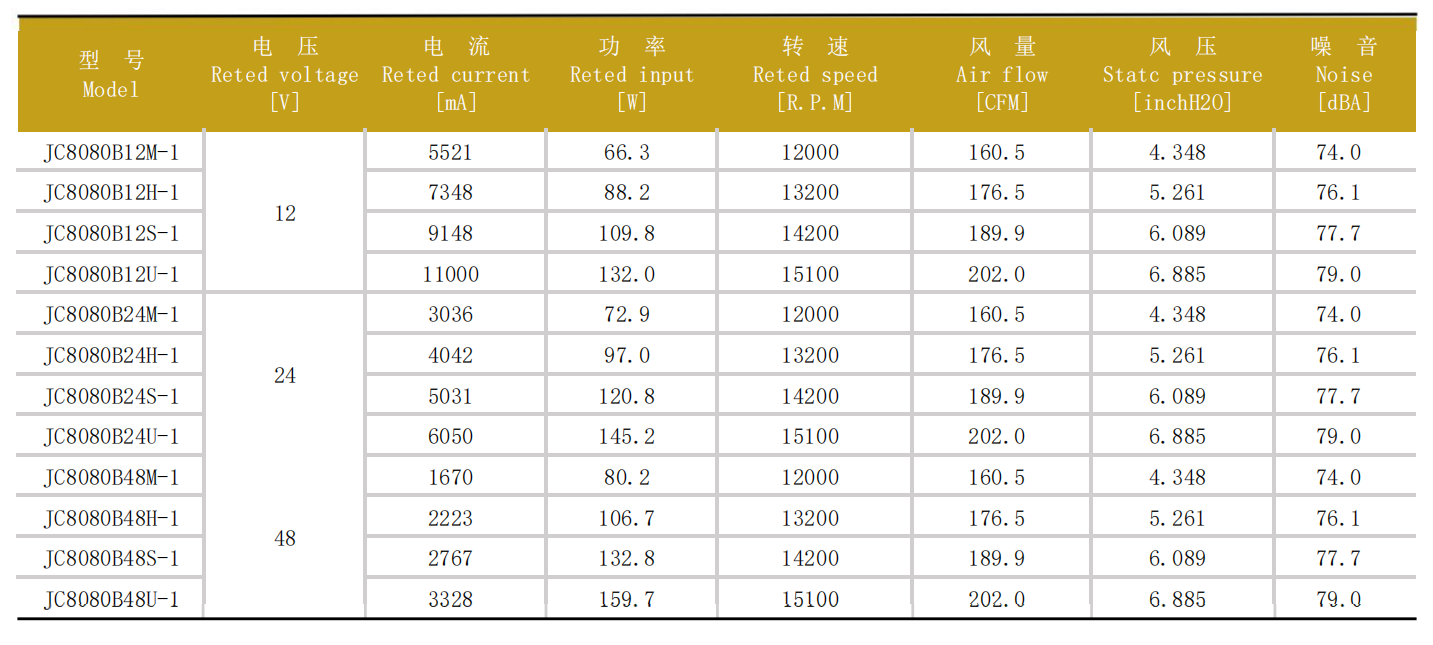

以下为各版本U档电气参数：

型号	电压	电流	功率	转速
JC8080B12U-1	12V	11000mA	132.0W	15100RPM
JC8080B24U-1	24V	6050mA	145.2W	15100RPM
JC8080B48U-1	48V	3328mA	159.7W	15100RPM

对于多风机组成的风墙系统，电流直接关系到电源容量、供电线缆规格、连接器选型及配电设计。

例如，采用多台48V风扇组成风机阵列时，需要根据风扇数量、启动电流及实际运行功率核算电源容量，预留合理的供电余量。

因此，风墙选型不能只关注单台风扇的最大风量，还需要综合评估整个风机阵列的总功耗与供电能力。

三、PWM、FG及线缆防护：支持风墙系统客制化

不同设备的风墙结构、控制逻辑及安装环境存在差异，标准风扇并不一定能够直接满足所有项目要求。

针对工业设备及定制化风墙项目，健策JENTECH可根据项目需求沟通风扇配置及配套方案。

可评估的客制化方向包括：

客制化项目	可选配置方向	应用价值
调速功能	PWM调速	根据温度或负载调节转速
转速反馈	FG信号	实时监测风扇运行状态
线缆配置	线长、线序、连接器	匹配设备内部布线
防护设计	防尘、防潮等结构方案	适应不同工业环境
电气配置	12V / 24V / 48V	匹配设备供电系统
性能等级	M / H / S / U	匹配不同散热需求

对于需要集中监控的风墙系统，PWM调速与FG转速反馈具有较高的应用价值。

PWM可用于调节风扇运行速度，FG则可将转速状态反馈至设备控制系统，帮助实现风机运行监测、异常报警及维护管理。

以上功能及防护配置需根据具体项目进行确认，以实际产品配置和技术协议为准。

四、JC8080-01适合哪些风墙及工业散热应用？

JC8080-01的产品定位并非普通低噪声通风，而是偏向高风速、高静压及高热负荷设备的强制散热。

结合其性能特点，可以重点关注以下应用方向。

1. AI算力风墙及服务器散热

随着AI服务器和算力设备功率密度不断提升，散热系统需要处理更高的热负荷。

算力风墙通常由多台风机组成，通过集中送风、风道组织及气流管理，为服务器及相关散热组件提供冷却空气。

JC8080-01可作为高性能风机方案进行评估，重点考察其在高阻力风道中的实际工作点、风机阵列风量及整体能耗。

2. 储能柜及PCS储能变流器

储能柜内部通常集成电池系统、功率转换设备及控制组件，不同区域的发热量和通风需求存在差异。

尤其是PCS及大功率功率电子模块，需要通过有效的强制风冷带走运行过程中产生的热量。

JC8080-01具有较高的静压性能，可针对储能柜内部散热通道、散热器及过滤结构进行选型验证。

3. 工业控制柜及大功率电气设备

变频器、工业控制系统、整流设备及大功率电源等产品，内部往往存在较多发热元件。

当设备采用密集布局或风道空间受限时，风扇需要具备一定的静压能力，才能克服系统阻力。

JC8080-01可作为工业控制柜高性能强制散热方案的候选风机。

4. 通信机柜及集中式风机阵列

通信设备通常需要长时间连续运行，对风扇可靠性、运行状态监测和气流组织有一定要求。

通过多台风扇组合形成风机阵列，可以根据机柜结构进行集中送风或排风设计。

JC8080-01提供12V、24V、48V版本及四档性能选择，可根据通信机柜供电架构和散热需求进行匹配。

5. 其他高阻力风道及工业风墙

除上述应用外，JC8080-01还可进一步评估用于：

• 大功率电源风墙；

• 工业整流柜散热系统；

• 高密度电子设备冷却；

• 大型设备集中通风；

• 高阻力过滤及散热风道。

具体应用需要结合设备热负荷、风道阻力、安装空间及实际测试结果确定。

五、高性能风墙不能只看风量，风速、电流同样关键

在风墙设计中，有两个容易被忽略的参数：风速与电流。

风速决定局部气流输出能力。

对于需要将气流集中输送至特定散热区域的设备，出风口风速是一个值得关注的指标。但还需要结合测点位置、风道截面和系统工作点综合判断。

电流决定风墙的供电设计基础。

多台风机同时运行时，电流会随风机数量增加。若没有提前核算总电流及启动电流，可能导致电源容量不足、线缆发热或系统运行不稳定。

因此，建议工程师在JC8080-01选型过程中，重点核对以下参数：

选型项目	重点关注内容
风速	出风口实测风速、测量位置
风量	系统实际需求风量
风压	风道阻力与风机工作点
电流	单台额定电流及阵列总电流
功率	风墙总功耗与电源余量
噪音	多风机同时运行的整体噪声
温度	设备环境温度及风扇工作温度
控制	PWM、FG及异常监测需求

真正适合设备的风墙方案，不是简单地堆叠高转速风扇，而是通过合理的风机选型、风道设计和控制策略，让每台风扇发挥应有的性能。

六、健策JENTECH：面向工业设备提供散热风扇选型与配套服务

深圳市健策电子有限公司成立于2010年，长期专注于散热风扇领域，围绕工业设备、新能源、电源及电子设备等应用场景，提供散热风扇产品与技术选型支持。

JC8080-01系列是健策JENTECH面向高性能强制散热需求推出的产品之一。

从80×80×80mm双胞胎结构，到12V、24V、48V多电压配置，再到M/H/S/U四档性能等级，JC8080-01为不同风墙密度及工业设备散热需求提供了更多选择。

对于有PWM调速、FG转速反馈、线缆定制及防护需求的客户，也可结合具体项目进行技术沟通。

七、让高性能气流，为高密度设备散热提供更多选择

从AI算力风墙到储能PCS，从工业控制柜到通信机柜，设备功率密度的提升，对散热风扇的风量、静压、风速及供电能力提出了更高要求。

健策JENTECH JC8080-01系列80×80×80mm双胞胎轴流风扇，最高15100RPM转速、202.0CFM风量及6.885inH₂O静压，结合48V U档实验室实测40m/s出风口风速，为高性能风墙及工业强制散热应用提供了新的选型方向。

健策JENTECH JC8080-01——以高转速、高静压和多档性能配置，助力高密度风墙散热设计。

如需JC8080-01系列产品规格书、性能曲线、PWM/FG配置或风墙散热选型支持，欢迎联系健策JENTECH，提供设备参数及应用需求，获取进一步的技术沟通与选型建议。
